NF-CX2000SMK
激光除銹機用戶手冊

安全信息

A.安全標示

B.激光安全等級

根據歐洲標準EN 60825-1，條款9，該設備內部激光器屬于4類激光器。該產品發出波長在1064nm或1080nm附近的激光輻射，會對直接或間接地暴露于這樣的光強度下的眼睛和皮膚造成傷害。盡管該輻射不可見，光束仍會對視網膜或眼角膜造成不可恢復的傷害。在激光器運行時必須佩帶合適且經過認證的激光防護眼鏡。

在操作該產品時要確保全程配戴激光安全防護眼鏡。激光安全防護眼鏡具有激光波長防護選擇性，故請用戶選擇符合該產品激光輸出波段的激光安全防護眼鏡。激光除銹機通電狀態下，禁止將激光輸出頭朝向有人的方位，禁止激光輸出頭照射強反射性材料鏡面。

C.安全標識

D.電學安全

①請通過電源線中的PE線將產品接地，且保證接地牢固可靠。

②確保交流電壓供電正常。

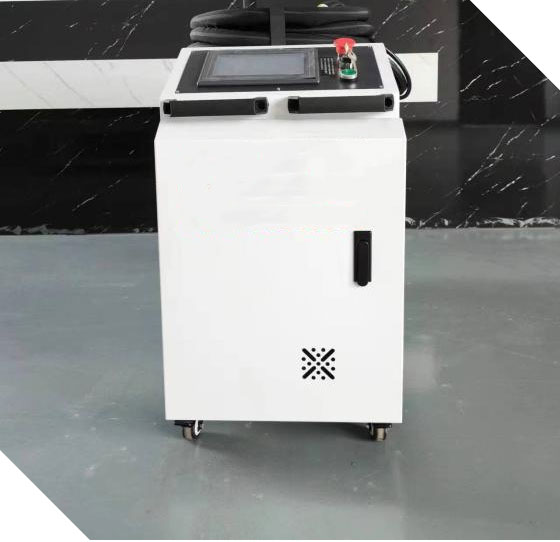

2產品介紹

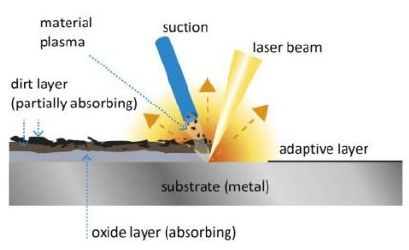

激光清洗是基于激光與物質相互作用的一種新技術，能夠達到清除物體表面污染及附著物的效果。相比于傳統的清洗方法，激光清洗具有非接觸、基材無損傷、精確清洗、“綠色”環保以及可在線等優點，特別適用于指定區域的高速在線式清洗。

2.1設備特點及執行標準

（1）設備特點
◎非接觸式清洗；
◎精準清洗，可實現精確位置、精確尺寸選擇性清洗；
◎不需任何化學清洗液，無耗材，安全環保；
◎操作簡單，可手持或配合機械手實現自動化清洗；
◎人體工程學設計，操作勞動強度大大降低；
◎清洗效率高，節省時間；
◎激光清洗系統穩定，幾乎無需維修；
◎可選配移動電池模塊；
（2）產品執行標準
已通過 ISO 9001國際質量管理體系認證，形成了中小功率激光加工設備的設計、生產及服務等質量保證體系。
對有關生產過程中的工作環境與工作條件、基本技術要求、冷卻要求、激光幅射安全、電氣安全、試驗方法、檢驗驗收及包裝運輸等都制定了詳細的標準，該標準引用的國家標準有：
GB10320         激光設備和設施的電氣安全
GB7247          激光產品的輻射安全、設備分類、要求和用戶指南
GB2421          電子產品基本環境試驗規程
GB/TB360        激光功率能量測試測試儀器規范
GB/T13740       激光輻射發散角測試方法
GB/T13741       激光輻射光束直徑測試方法
GB/T13862-92    激光輻射功率測試方法
GB2828-2829-87  逐批周期檢查計數抽樣程序及抽樣表

2.2運行環境及其相關參數

2.3配置清單

表2.1 NF-CX2000SMK激光清洗設備配置清單

3激光除銹機安裝與使用

使用前注意事項：

• 檢查設備外觀是否異常，輸出線纜是否有彎折、破損等現象；
• 請確保電源插座接觸良好；
• 查看并確保清洗頭保護鏡片內外無塵污；
• 查看并確保整機上各處按鈕、開關狀態正常；
• 確保水箱是否有水，第一次開機需要往水箱加水切記！！！！

3.1操作步驟

第1步：把電源線接好，需要接空開上，建議使用50A左右的空開，空開最低不能小于40A

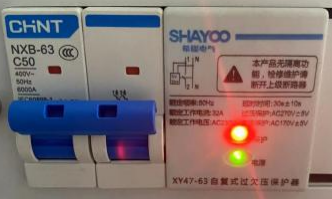

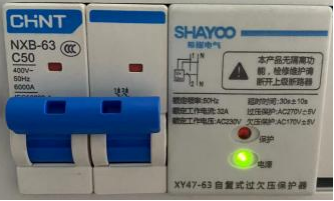

第2步：打開空氣開關，等待過欠壓保護器上的紅燈熄滅（大約10~20秒）
→

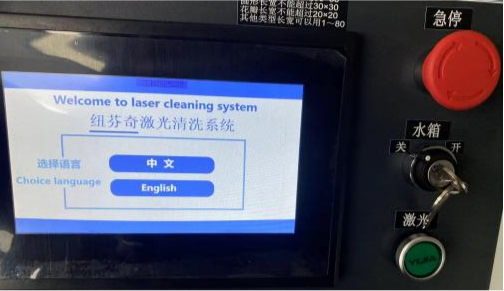

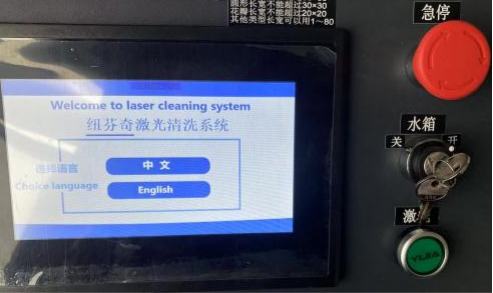

第3步：機器通電后，打開急停開關（彈起狀態），再開水箱（水箱鑰匙往左是關，往右是開）（開水箱前一定要先加好水！！！）
→

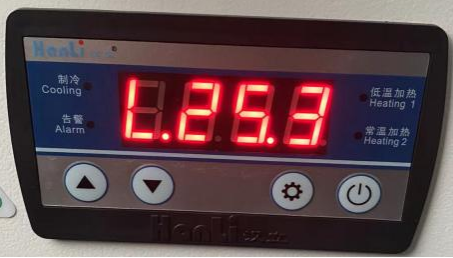

第4步：等水箱的水溫達到22℃~26℃之間以后，按下“激光”按鈕。
→

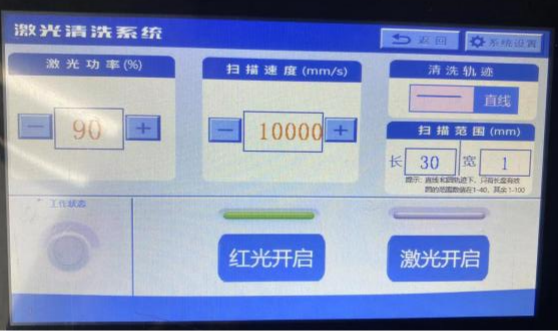

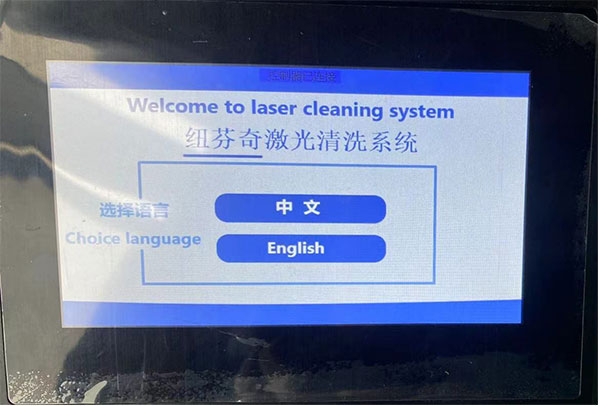

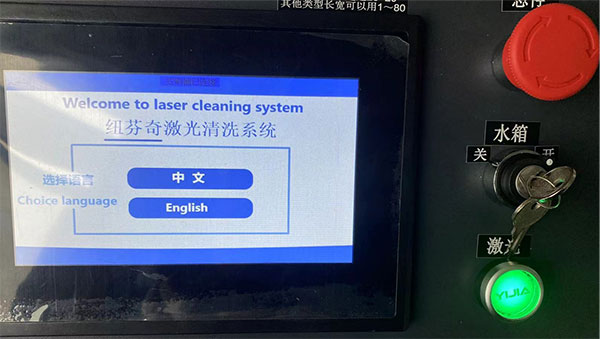

第5步：選好語言，調好參數；參數只需要調功率跟清洗模式就行了，一般功率用80~90。選清洗模式，清洗模式里的正弦模式的長寬不能超過：30×30; 圓形模式長寬不能超過：30×30；花瓣模式長寬不能超過：20×20；其他模式可以用1~80；調好之后點擊激光開啟。
→

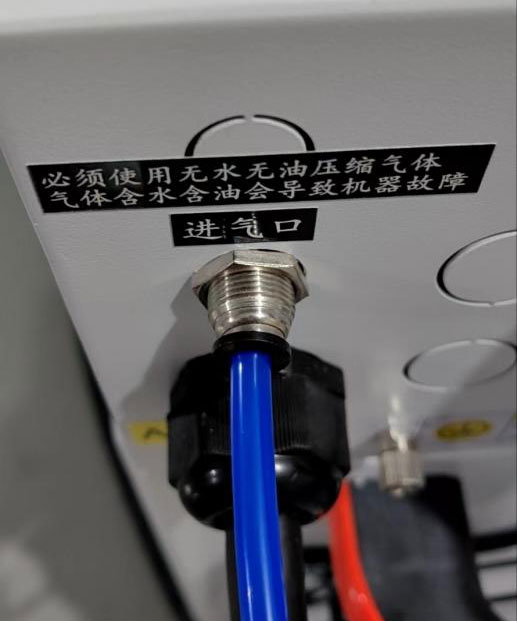

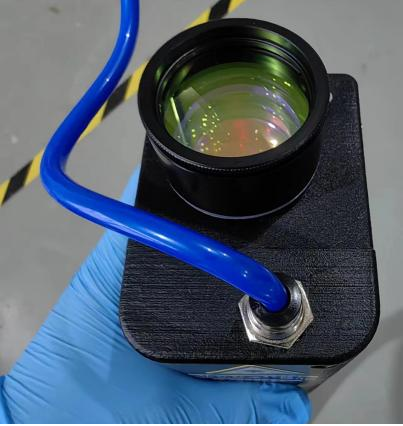

第6步：插入氣管接上壓縮氣體（接壓縮氣體吹氣是為了延長保護鏡片的壽命，防止除銹時粉塵粘在鏡片上，鏡片上粘了粉塵等污漬的話鏡片容易壞）

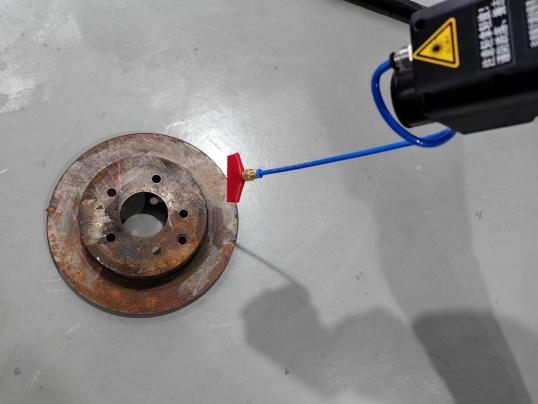

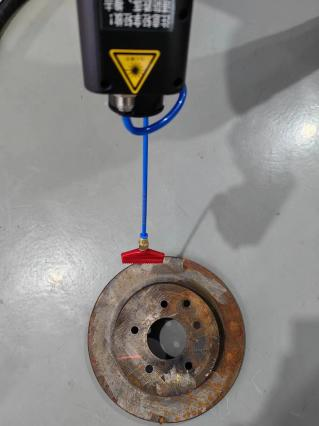

第7步：插上吹氣管，調整好吹氣角度，吹氣噴頭對準除銹工件除銹位置（注意吹氣管不可過分彎曲，否則容易斷）吹氣

第8步：調好參數點擊屏幕上“激光開啟”，取出槍頭對準要清洗的工件按下槍頭的開關；即可出光。（注意！！！槍頭禁止對人和易燃易爆物品）

3.2除銹機使用中注意事項

如果按本使用手冊規定以外的方法使用本激光除銹機，可能會造成本產品的可靠性和使用壽命的降低。因此，請仔細閱讀以下要求及注意事項，并在使用時參照相關規范進行操作。

• 本清洗設備的供電采用工頻220V 50Hz交流電源；
• 設備前后需留有約10cm的通風距離。通風距離不夠將可能導致內部激光器故障而無法工作！
• 本除銹機的正常使用溫度范圍為5~40℃，超出該工作溫度范圍將可能導致內部激光器系統報警而不出光，這是一種保護性行為，從而可以有效保護該設備的長期使用可靠性。（冷水機正常1個月左右更換一次循環水，正常采用純凈水有條件的最好使用去離子水，水位加至水箱綠色標尺中間，假如冬季氣溫較低則需要加防凍液具體請參照水箱上說明）
• 本除銹機對環境清潔度要求較高，使用或搬動除銹機過程中請小心處理出光頭防止灰塵或其它污染，設備非工作狀態下請用保護罩蓋好激光輸出口。手持頭輸出端面上的灰塵可能導致鏡頭發熱而損壞，從而造成設備輸出功率衰減或無法出光。
• 清潔維護設備和手持頭等操作進行前應先進行檢查，確保該設備處于斷電狀態。
• 操作過程中需按規定穿戴好勞動防護用品,在激光束附近必須佩帶符合規定的防護眼鏡。
• 激光除銹機通電狀態下，請勿直接觀看激光輸出頭，禁止將激光輸出頭朝向有人的方位，禁止激光輸出頭隨意照射高反材料鏡面。
• 除銹機附近請勿放置易燃易爆物品！此類物品應避免激光的直射或反射！
• 盡量避免在使用過程中將出光口與清洗表面呈90度直角使用，以免影響設備使用壽命。

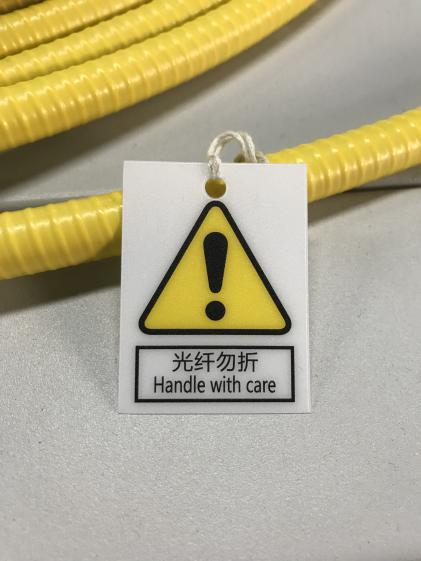

• 禁止過度彎折波光纖，光纖管彎曲半徑≥160mm，以防損傷光纖。

3.3常見問題及處理

（1）設備在使用過程中不出光

• 設備電源和激光器電源以及安全開關沒有打開；
• 除銹時設備離工件的距離過大或過小，導致看不到出光；
• 在使用過程中因操作不當導致光纖折斷；
• 如若不是以上原因造成的設備不出光，請聯系附近的經銷商或代理商。

（2）如何保留已設置好的參數
在清洗過程中如果已經調節好合適的清洗寬度和掃描頻率，在使用完成后關閉設備（不再次調節清洗寬度掃描頻率），其調節好的參數不會丟失。

4售前與售后服務

4.1 服務承諾

公司堅持以客戶為中心，充分了解客戶清洗需求，為客戶提供完善的、個性化的安裝、調試、培訓、維修等售前和售后服務。
（1）售前服務
簽訂合同前，公司為客戶提供各種生產工藝方案，提供激光清洗設備的技術咨詢、樣品試樣，設備選型等服務。
（2）安裝調試
我公司依據合同，免費在規定的時間內將設備安全運往用戶指定的安裝地點，并派技術服務工程師現場安裝。在用戶安裝調試備件基本具備的情況下，技術服務工程師將在2個工作日內把機器安裝調試完畢供用戶使用，保證安裝調試現場環境整齊、干凈、有序。
（3）售后培訓
公司提供免費技術培訓，安裝調試完畢后，在買方現場或賣方國內培訓維修中心對買方操作人員進行技術培訓，直至操作人員達到基本正常使用該設備為止，主要的培訓內容如下：

• 激光除銹技術基本原理
• 激光除銹設備主要結構
• 激光除銹設備操作使用
• 激光除銹工藝參數調整
• 激光除銹設備維護保養

（4）售后承諾

• 設備免費保修壹年（不含人為損壞、光纖折斷及光學鏡片）；
• 免費技術咨詢、工藝及軟件升級等服務；
• 提供每半年一次的定期跟蹤服務，檢查機器的運行情況；
• 客戶服務的響應時間在1小時之內；
• 終身提供維修服務，只針對配件收成本費；
• 終身提供廣泛的軟硬件支持。

4.2 保修的限定性

那些由于非我司人員所造成的篡改、打開、拆離、誤裝和改良所引起的產品及其零部件（包括光纖）受損；或由那些因誤用、疏忽、或事故引起的損壞；或超出規格范圍內的使用，不正常安裝和保養，濫用或不按照用戶手冊上的信息和警告使用所造成的損毀均不在保修范圍內。客戶有責任了解和按照用戶手冊和操作范圍上的操作指示進行操作，因錯誤的操作所引起的損壞不作保修。附件等零部件不在保修范圍內。
在保修范圍內，買方若發現問題必須在發現問題之日起30日內書面提出要求，該保修不涉及第三方（包括規定的買方，最終用戶或客戶），也不包括非我司生產的零件，設備或其他產品。
